Hrubovací frézy: K čemu slouží, jak fungují a jak vybrat tu správnou

Efektivita a rychlost obrábění jsou v moderní výrobě klíčové. Když potřebujete v co nejkratším čase odebrat velké množství materiálu, přichází na scénu hrubovací fréza. Tento nástroj je navržen tak, aby zvládl extrémní zátěž, minimalizoval vibrace a připravil obrobek pro finální dokončovací operace. Jak ale hrubovací frézy přesně fungují a na co se zaměřit při jejich výběru?

K čemu slouží a jak fungují hrubovací frézy?

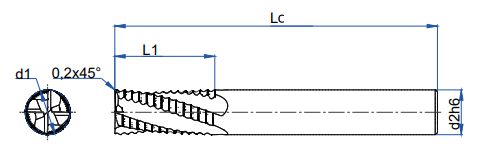

Hrubovací frézy (často označované jako frézy s lamačem třísek) se od standardních válcových fréz liší specifickou geometrií břitu. Na řezné hraně mají vybroušené drážky neboli zoubkování, které plní zcela zásadní funkci: dělí třísku na menší části.

Díky tomuto inovativnímu profilu břitu fréza:

• Snižuje řezný odpor a potřebný výkon stroje: Stroj se při velkém úběru materiálu „nedusí“.
• Minimalizuje vibrace: Zoubkovaný profil břitu zajišťuje klidnější chod vřetene i při agresivnějších řezných podmínkách.
• Zlepšuje odvod tepla a třísek: Krátké třísky se mnohem snadněji odplavují z místa řezu, což chrání nástroj před lokálním přehřátím a zamezuje zalepování břitů.

Výsledný povrch po hrubování je typicky hrubší (drážkovaný). Po této operaci proto obvykle následuje práce s dokončovací frézou, která povrch vyhladí na přesnou toleranci a požadovanou drsnost.

Klíčové parametry pro správný výběr

Výběr nástroje úzce závisí na vlastnostech obráběného materiálu a vaší strategii frézování. Vždy je důležité zohlednit několik technických parametrů:

1. Tvrdost obráběného materiálu

Druh obrobku určuje potřebnou geometrii a povlak nástroje. Pro běžné oceli (např. do 45 HRC) skvěle poslouží standardní hrubovací frézy s menším počtem zubů. Pro kalené nebo těžkoobrobitelné materiály (až 60 HRC) jsou nutné frézy s vyšším počtem zubů, pokročilejšími povlaky a pevnějším jádrem.

2. Počet zubů a úhel šroubovice (λ)

• 3 až 4 zuby (λ 20°): Vhodné pro univerzální hrubování a materiály s tvrdostí do 45 HRC. Větší mezery mezi zuby umožňují excelentní odvod třísky bez ucpávání drážek.
• 4 až 6 zubů (λ 45°): Navrženo pro extrémní nasazení a tvrdé materiály do 60 HRC. Vyšší počet břitů v kombinaci s větším úhlem šroubovice (např. 45°) zajišťují plynulejší záběr a vyšší mechanickou odolnost hrany.
• Speciální geometrie pro hliník: Pro hliníkové slitiny se využívají hrubovací frézy s přerušeným řezem o 3 až 5 zubech, s úhlem šroubovice 45° a velmi pozitivním úhlem čela (γ 15°). Tato geometrie zamezuje nalepování měkkého kovu na řeznou hranu.

3. Technologické povlaky

Životnost hrubovací frézy zásadně prodlužuje vhodně zvolený povlak. Mezi osvědčené standardy patří:

• MARWIN SI (TiAlSiN): Extrémně univerzální povlak se širokou škálou použití pro frézování většiny běžných ocelí.
• TripleCoating Cr (TiN+AlTiN+CrAlSiN): Prémiový a odolný povlak pro obrábění kalených materiálů, nerezí a pro těžkoobrobitelné slitiny pracující za intenzivních řezných podmínek.
• ALWIN (CrAlSiN) nebo bez povlaku: Určeno výhradně pro obrábění hliníku, plastů a neželezných kovů.

Kompletní řešení pro vaše obrábění

Základem efektivní a stabilní výroby je kvalitní nástroj. Ať už hledáte univerzální řešení pro měkčí kovy, nebo high-end speciály pro tvrdé a houževnaté materiály, v kategorii standardních fréz naleznete nástroje přesně pro vaši aplikaci.

Při plánování ucelené strategie CNC obrábění se vždy vyplatí zvážit ucelenou kombinaci – tedy nejen výkonné hrubovací, ale i navazující dokončovací nástroje. Pokud si nejste jistí celkovou koncepcí pro váš nový projekt, nahlédněte do našeho uceleného průvodce, jak vybrat tu správnou frézu.

Máte jasnou představu o materiálu i úběru? Vyberte si tu správnou hrubovací frézu s geometrií na míru vašemu provozu.
